TECHNIKAI ADATOK

• márka: POWERMAT


• modell: PM-PM-40B


• névleges feszültség: 230 V / 50 Hz


• támogatott akkumulátorfeszültségek: 6V / 12V (impulzus dinamikus)


• 6V feszültségazonosító: 2V – 7,4V


• 12V feszültségazonosítója: 8V – 14,5V


• 6V/12V akkumulátorkapacitás: 6Ah – 200Ah


• töltési intenzitás: 0A - 15A


• töltési folyamat: 8 lépéses (intelligens vagy gyors)


• üzemi hőmérséklet: -30°C - 50°C


• hatékonyság: 98%


• támogatja az akkumulátorokat: VRLA, WET, GEL, EFB, AGM


• beépített ventilátor, amelyet MCU vezérel


• nettó tömeg: 0,87 kg


• tápkábel hossza: 136 cm


• "+" és "-" kábelek hossza: 120 cm

MCU (mikrovezérlő egység) technológia; PWM (impulzusszélesség-moduláció), LCD.

BERENDEZÉS

• egyenirányító


• eredeti doboz


• felhasználói kézikönyv

Intelligens munkamódok

A mikroprocesszoros vezérlés előnyei

• Állandó feszültség: Állandó feszültség használata az akkumulátor töltéséhez, annak ellenőrzése, hogy a töltőáram nem túl magas-e, és a folyamat során csökkenteni kell.


• Állandó áram (állandó áram): Azt jelenti, hogy az akkumulátor feszültsége alacsonyabb, mint a töltő beállított feszültsége, de a töltő állandó akkumulátortöltő áramot tart fenn.


• Csöpögő töltés moduláció: Ha az akkumulátor feszültsége megközelíti a névleges feszültséget, és a töltőáram már alacsony a beállított áramerősségre, akkor lebegő töltésmodulációs módba vált. Ez azt jelenti, hogy az akkumulátor fel van töltve, de folyamatosan ellenőrzi a feszültségesést, és automatikusan újratölti váltakozó árammal.


• Lebegő töltésmoduláció: A mód az akkumulátort teljesen feltöltve tartja.

8 lépéses betöltés

• 1. LÉPÉS: DIAGNOSZTIKA: az akkumulátor elemzése, annak töltöttségi állapota, valamint az akkumulátor és a töltő közötti csatlakozások helyessége.


• 2. LÉPÉS: KÉNMENTESÍTÉS: a szulfátos akkumulátor azonosítása, az alacsony feszültséggel és nagy intenzitású pulzáló árammal történő töltés lehetővé teszi a szulfát eltávolítását az akkumulátorlemezekről, így visszaállítja a kezdeti kapacitását.


• 3. LÉPÉS: ELEMZÉS: annak ellenőrzése, hogy az akkumulátor nem sérült-e, és képes-e fogadni a töltőáramot – megakadályozza a sérült akkumulátor töltését.


• 4. LÉPÉS: LÁGYINDÍTÁS: ha az akkumulátor nem sérült, a töltés viszonylag alacsony áramerősséggel (kb. 15%) kezdődik, fokozatosan növelve az értékét.


• 5. LÉPÉS: FŐTÖLTÉS: töltés állandó intenzitású maximális áramerősséggel, az akkumulátor töltöttségi állapotától függően automatikusan beállított értékkel, amíg el nem éri az akkumulátor kapacitásának 80%-át.


• 6. LÉPÉS: VÉGSŐ TÖLTÉS: töltés csökkenő áramerősséggel és állandó feszültséggel, amíg el nem éri az akkumulátor kapacitásának 100%-át.


• 7. LÉPÉS: ELEMZÉS: az akkumulátor töltési tesztje körülbelül 2 percig tart – ha az akkumulátor töltöttsége a töltés leállítása után sem csökken, a töltési folyamat befejeződik.


• 8. LÉPÉS: PULZÁLÁS: Figyelje az akkumulátorfeszültséget, és töltőáram-impulzusokkal tartsa fenn az optimális töltést 95-100%-os kapacitás mellett.

MCU (mikroprocesszoros) vezérlés

Biztonsági funkciók

• Túlfeszültség elleni védelem – a védelem akkor aktiválódik, ha az észlelt paramétertől eltérő töltési feszültség van beállítva.


• Akkumulátor-diagnosztikai funkció – a töltő folyamatosan figyeli az akkumulátor állapotát.


• Túlmelegedés elleni védelem: Ha a töltő hőmérséklete meghaladja a 150°C-ot, a töltő leállítja a töltést. Ha a hőmérséklet 80°C-ra csökken, vagy a töltő körülbelül 10 percre kikapcsol, ez idő után az akkumulátor újra tölthető.


• Rövidzárlat elleni védelem: Ha rövidzárlat lép fel, a művelet automatikusan leáll. Ezt egy hosszú hangjelzés jelzi. Csak óvatosan csatlakoztassa a töltőt, majd automatikusan újratöltődik.


• Visszakapcsolás elleni védelem: Ha a (+/-) csatlakozók véletlenül hátrafelé vannak csatlakoztatva, a töltő szaggatott, hosszú hangjelzésekkel figyelmezteti Önt. Ha a terminálok megfelelően vannak csatlakoztatva, a töltés újra megtörténik.

Modern PWM töltési technológia MCU-val

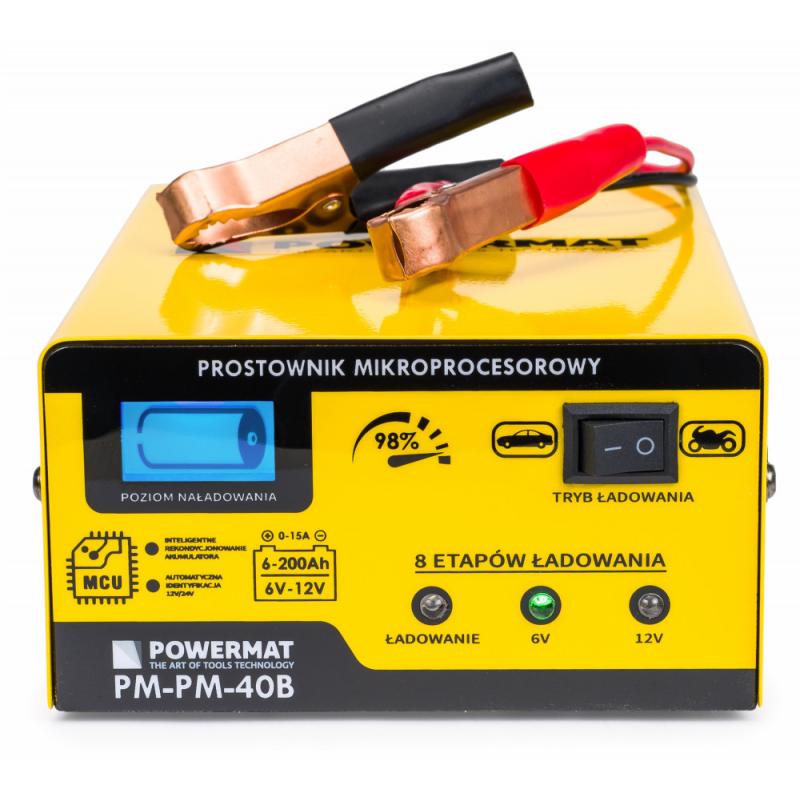

A Powermat PM-PM-40B egyenirányítója az első olyan akkumulátortöltő a piacon, amely PWM technológiájú mikroprocesszoros vezérlőrendszerrel rendelkezik, 6 V-os és 12 V-os akkumulátorok töltésének lehetőségével, amely intelligensen és specifikusan választja ki a a megfelelő paramétereket, biztosítva a lemerült és elhanyagolt akkumulátor regenerálását.

intelligens helyreállítása a rendszer folyamatos tesztelésével és 4 üzemmódban (állandó feszültség; állandó áram; csepegtető töltésmoduláció; lebegő töltésmoduláció) történő töltéskapcsolással történik. >). p>

Az intelligens (SMART) módban történő töltés nem igényel figyelmet, mivel a töltési folyamatot vezérlő összes programot nagyon gondosan megtervezték a megfelelő típusú akkumulátorokhoz és azok névleges feszültségéhez, hogy biztosítsák azokat. az ideális állapothoz a lehető legpontosabban. A PM-PM-40B modellben a 6V/12V-os automatikus érzékelő rendszer nem követeli meg a felhasználótól a megfelelő érték beállítását a vezérlőpulton.

PWM (impulzusszélesség-moduláció) – egy állandó amplitúdójú és frekvenciájú áram- vagy feszültségjel szabályozási módszere, amely magában foglalja a jel megváltoztatását töltő. A PWM rendszer közvetlenül vagy egy aluláteresztő szűrőn keresztül táplálja az eszközt, amely kisimítja az elektromos áram és feszültség változásait.

A töltöttségi százalék megjelenítése lehetővé teszi az akkumulátor állapotának további figyelését. A nagyméretű kijelző százalékos rendszerben megjelenítve tájékoztat az aktuális töltöttségi állapotról.

Nagyon magas töltési hatékonyság pozitív hőmérsékleten. A töltési folyamatok fejlett szabályozásával a töltő hatásfoka 98%, ami összehasonlíthatatlanná teszi az ilyen típusú technológia nélküli hagyományos töltőtípusokkal.
